질소 분사 자동 농축 장치 EVAN-HEX
질소 분사 자동 농축 장치 EVAN-HEX
액체 감지 센서로 지정된 높이(용량)에서 자동적으로 농축 정지, 정밀한 농축량 조절
EVAN-HEX는 질소를 분사하여 농축을 시키는 장치로 시간에 따라 자동적으로 분사 노즐이 하강하여 시료를 농축시키는 장치입니다.

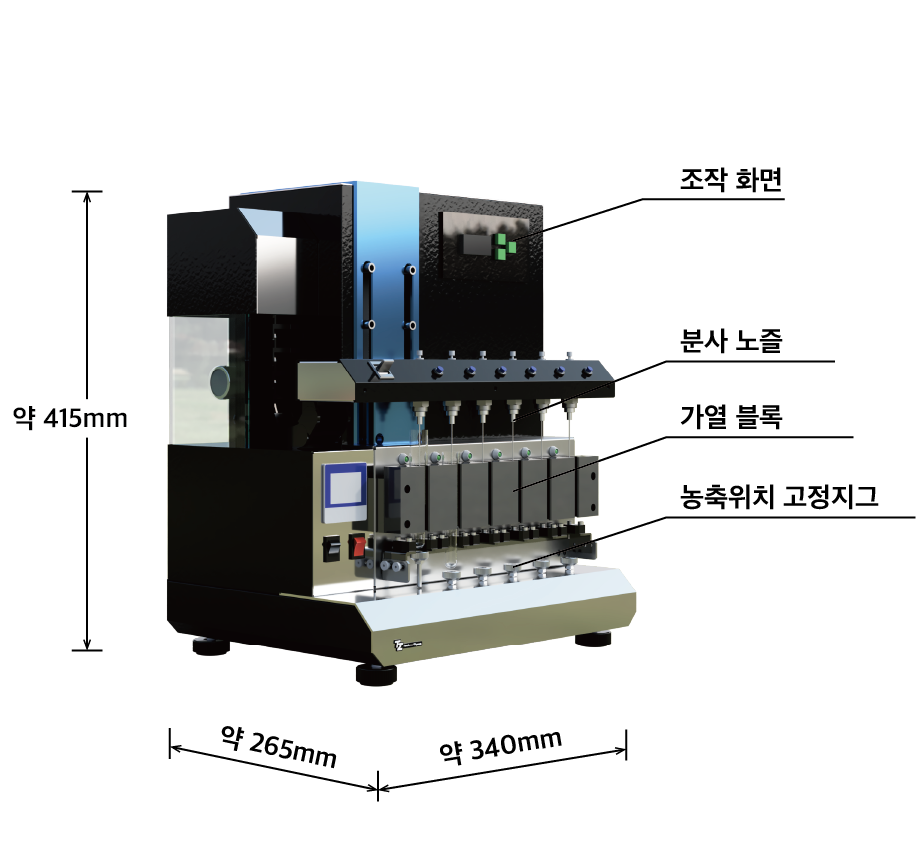

□ 가열블록
□ 분사 노즐
□ 농축 위치 조절 나사
의 구성으로 이루어져 있으며, 농축 위치 조절 나사를 조작하여 원하는 만큼 농축량을 조절하여 자동으로 진행할 수 있습니다.

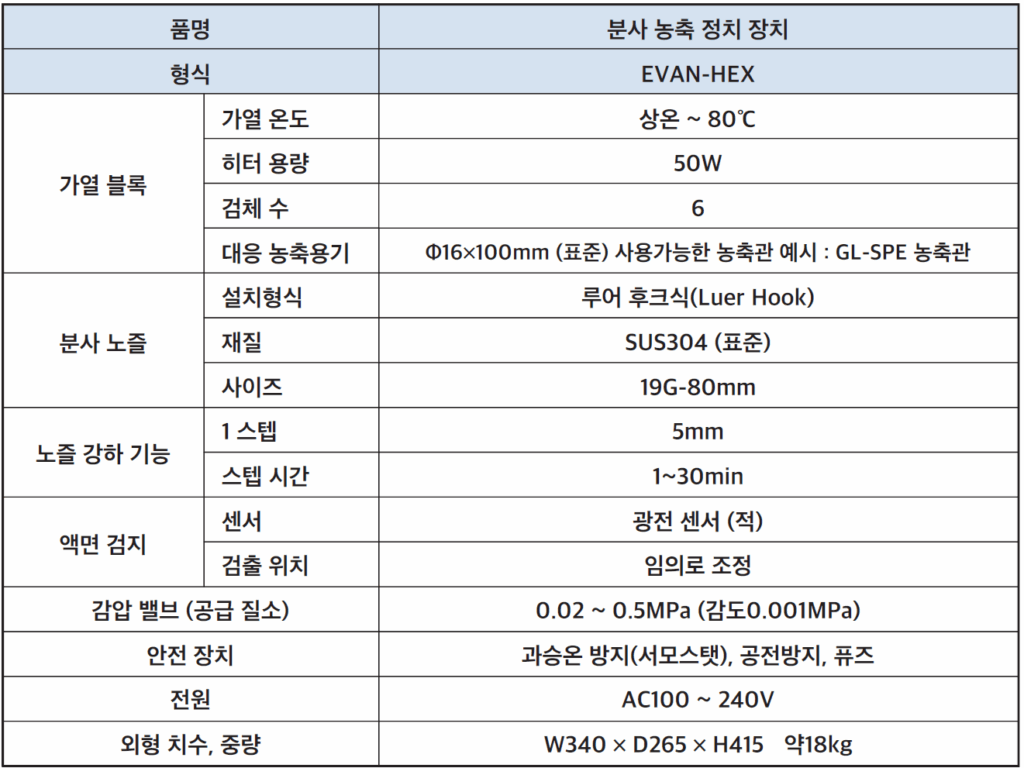

EVAN-HEX 특징
① 노즐 자동 강하 기능 : 5mm/1min~30min(*가열 블록 작동 시 동작)
② 노즐은 동시에 강하 하나, 분사 정지는 개별적으로 작동
③ 농축 위치 조절로 원하는 만큼의 농축량으로 정밀하게 농축 가능

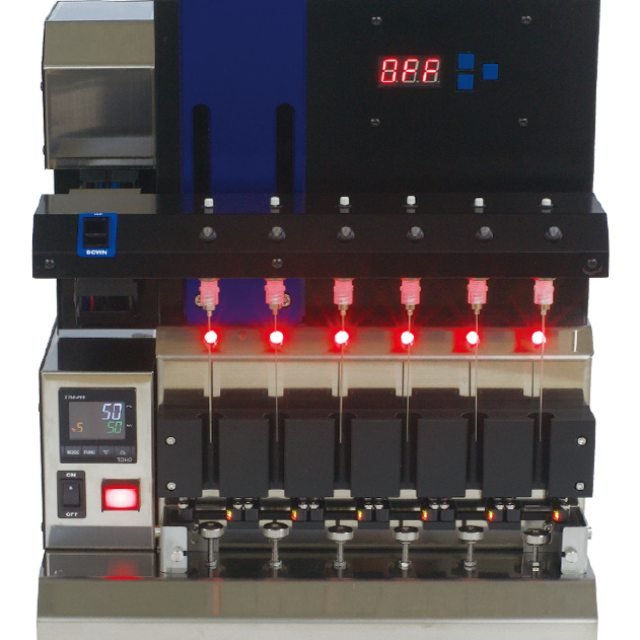

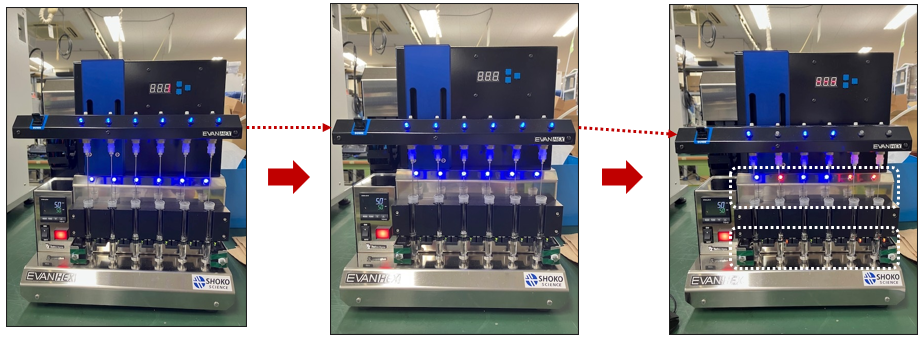

증발이 진행됨에 따라 분사 노즐이 자동으로 강하하며, 액면 센서가 액체를 감지하지 못하면(설정 높이 까지 다다르면) 램프가 적색으로 점등되어 농축이 정지됩니다
PFAS 전처리 농축 사례 (출처 : 쿠리타 공업(栗田工業))
※ 일본 환경성 고시 기준에 준거한 PFAS 시료 농축
■ 질소 분사 유량 : 1.2mL/min
■ 농축 위치 조정 : 0.1mL 높이까지 되도록 설정
■ 가열 블록 온도 : 40℃
■ 시험액 : 0.1% Ammonia in MeOH 5mL
■ 농축관 : GL Science GL-SPE 유리 농축관(Clear) 10mL
■ 분사 노즐의 끝을 농축관 눈금 8mL 지점에 위치한 후 시작
■ 강하 속도 : 1.5mm/min
■ 각 농축관의 질소 분사가 자동 정지하는 때와 정지한 때의 잔액량 측정
(*栗田工業 KURITA WATER INDUSTRIES LTD.
The 85th Symposium of the Japan Society for Analytical Chemistry)

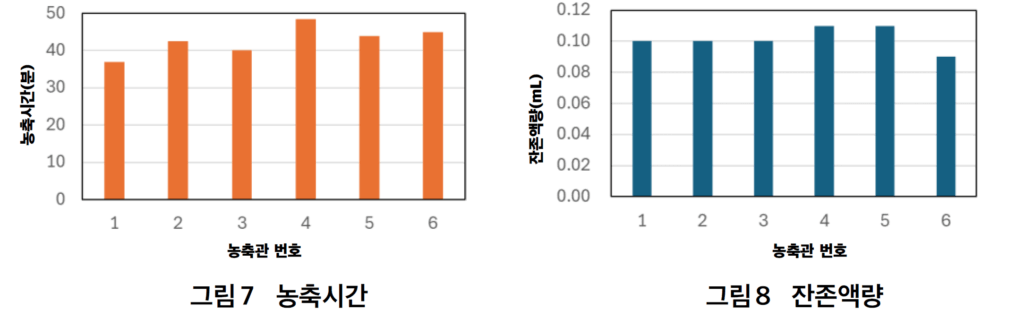

분석 수행 결과 최종 액량까지의 농축 시간은 37~45분, 최종 액량은 0.09~0.11mL의 범위로 작업 효율화의 향상을 기대할 수 있었음.
